傳統的制造工藝歷經千百年的發展，在速度、精度、強度以及經濟性等方面，人民群眾（市場競爭）已經將其發揮到技術可能的極致。

       而3D打印正在需要結構復雜、高附加值的領域進行著快速規?；膽?yīng)用，已經在醫療的應用中體現其巨大的價值。而進一步的市場開拓，則是需要讓增材制造技術領域的性價比進一步的得到提升。就像我們將青年的干勁與有閱歷的大師智慧相結合可以產生巨大的生產力，同樣3D打印與傳統制造業的結合也能夠迸發巨大的潛力。

      本篇靖哥和大家討論3D打印與傳統制造同步進行的一些工藝。當然，在3D打印完成之后，再進一步的使用傳統制造的工藝如鑄造、熱處理等方式進行后加工，這種結合有非常之多種變化，也為業內所熟知，因而并不在我們討論的范圍。

“增材”的增材，增出高速度

       普遍而言，3D打印的成形過程較慢；除非傳統工藝參與其中。3D打印技術是數字化無模具制造，是一個從點到線、到面、到體的過程。而傳統的鑄造等工藝，是可以實現高效的體成型，但是該工藝需要模具。而最近由馬薩諸塞大學洛厄爾分校的Kazmer教授發表的一篇文章中則結合了這兩者，可以在成形中形成模具，進而高效完成材料注射這一過程。該文章分析了在成形過程中，通過合適的路徑規劃，將原本需要線填充的區域，通過生成邊緣封閉的“模具”，而能夠?qū)崿F(xiàn)高速度“體填充”的操作方案。具體實現如下圖所示：

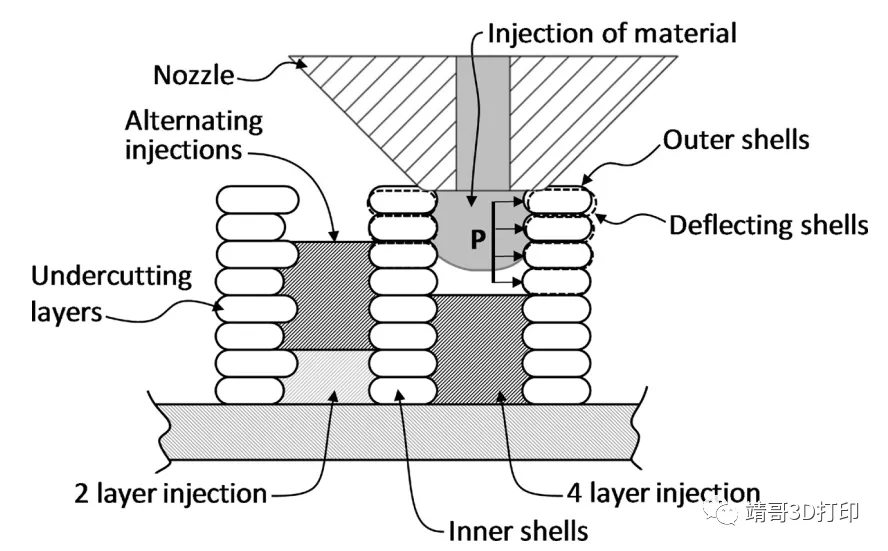

圖1 注射打印成形工藝示例：3D打印形成成形件的內外層，實質性的實現了”模具”并可以完成材料的注塑（來源：參考文獻1）

       在該文獻中，作者講到其成形速度是對比工藝成形速度的3倍，而且各項強度提高了50%以上，同時也提高了材料的各項同性。

       靖哥選擇這篇文章，是因?yàn)檫@個概念的成形可以在工業價值更高的多個領域進行規?；膰L試。這個概念的應用在3D打印的建筑中有較早的應用，比如對于墻體的填充。而靖哥一直心心念通過薄壁的金屬快速打印，通過坩堝或其它方式將熔融金屬實現填充的方案，將來應該也會出現。在金屬的3D打印成形中，希望有企業/研究人員考慮這一工藝的應用。當然，熔融金屬實現填充的難點之一是高溫度梯度帶來的熱變形問題，因此成形難度比低熔點的塑料要高很多。

       這一成形中生成模具的概念在速度的提升方面還有很大的潛力值得挖掘。

       而3D打印與傳統制造的結合，也在其它的方向加速成形的速度。事實上，金屬3D打印在中速度比較快的DED技術，就是在焊接、熔覆基礎之上，引入了3D打印的概念，并將體成形而非修復或者焊接作為主要的目的。

增材的“減材”——減出高精度

       增材制造的精度因其層片成形的原因，特別是在高速成形的工藝中，并不能達到機加工所能夠達到的高精度。層片化的制造方法，實現了降維制造，理論上接近于可實現任意復雜的結構。在這個過程中我們同時也遭受到了層面制造帶來的表面質量降低這一副作用。所謂事物的兩面性也不過如此吧。

       這種成形后表面質量無法直接應用的應用以DED（Directed Energy Deposition）的生產工藝為典型。DED的技術基礎是熔覆技術，即在基底材料的表面堆積新的材料，從而達到增材的效果。該工藝使用電子束、激光、等離子等為能量，實現高速的增材效率，一般會做到每小時幾十公斤的材料。但是該工藝直接生產得到的產品表面質量也是不可恭維，因而幾乎所有的成形都會預留較大的加工余量。對于質量控制的精準度，可以減少預留需要剪除的冗余材料，也能夠減少成形的時間和成本。

       從下面這個動圖我們可以看到，粗獷（糙）的成形精度下能夠?qū)崿F(xiàn)粉床成形、甚至是傳統機加工所不能達到的成形速度；在成形完成后，借助傳統的機加工進行減材的表面處理，依然是可以得到成形質量的鏡面化。

圖2 Sciaky電子束送絲成形工藝（來源：Sciaky）

      這些成形工藝適合制造大型非鏤空器件。DED成形工藝沒有粉床成形的尺寸限制；原材料以絲材或者氣動送粉的工藝，原材料的成本更低。因而在航空航天、電力、核能等重型應用的場景中得到了廣泛的應用。

國外的一些公司包括Sciaky，Optomec，Trumpf，DMG等公司，國內的公司有鑫精合的大型LENS工藝，西安智熔的電子束熔絲工藝等。

增材的“強化”，強化的強度

       前面所述的成形工藝，其核心的知識產權都?xì)w屬于歐美的增材成形公司。微鑄鍛同步復合技術，其核心的專利則是華中科技大學的張海鷗、王桂蘭教授團隊自主研發產生。常規3D打印的工藝，在工業、特別是航空航天等領域的應用，成型后材料若不經過冗長的熱處理及后處理，則其強韌性難以有效滿足應用需求。張教授團隊用微鑄鍛原位復合技術，能夠在成形的過程中將晶粒細化，從而有效地增強成形件的強韌性和疲勞壽命，能夠滿足極端使役環境下各向同性高均勻可靠性的要求。

感謝張海鷗教授團隊對于該前沿技術提供的詳盡介紹：

1、技術背景

        高強韌關鍵承力鍛件是高端裝備在惡劣工況下服役性能的根本保證，一百多年來世界制造業一直采用鑄、鍛、焊、削多工序分步長流程的傳統模式制造。隨著高端裝備輕量化與可靠性的需求不斷強化，大型高端鍛件向整體化、復雜化和高強韌化方向發展。然而，大型鍛機受限于可鍛面積及復雜度，無法整體鍛造大型復雜零件，只能分塊鍛后再拼焊，但可靠性降低，流程更長；因鑄坯晶粒不均、鍛造應力向內衰減，難以獲得均勻等軸細晶，強韌性提升已趨近極限。近期被各強國紛紛列為戰略競爭制高點的增材制造技術，原理上仍為熔凝微鑄，有鑄無鍛，強韌性達不到鍛件水平。因此，大型復雜鍛件制造仍是陸?？崭叨搜b備快速研制的“卡脖子”難題，亟待從全局簡約的頂層制造理論出發，顛覆自古整體先鑄后鍛的認知，開發高效高質的超短流程制造技術和裝備。

       華中科技大學創形創質數字制造張海鷗團隊艱苦奮斗20余年，發明了多能場微鑄鍛銑原位復合制造技術與系統裝備，解決了百余年來傳統重型鑄鍛長流程制造難以保證大型復雜金屬件組織性能均勻性，以及常規增材制造微鑄層間界面冶金缺陷等科技難題，竭力為航空航天、艦船、發動機、核電、動車、礦山機械、化工冶金、國防裝備等關重行業的高端裝備高可靠性快速研發與可大幅度變規格變批量制造，提供柔性緊湊超短流程綠色智能制造技術與裝備的支撐。

2、技術原理

      突破傳統技術思路，首創電弧成形熔凝微區小壓力連續微鍛的新方法（圖1），實現了增材-等材與調質同一工位復合制造，邊鑄邊鍛、鑄鍛同步、形性同控，從而得到零件的復雜形狀和均勻、細小的微觀組織。

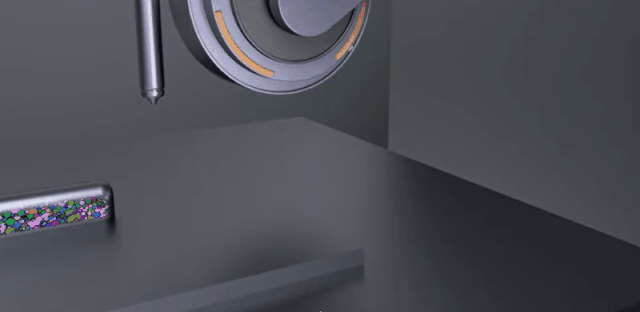

圖3 微區小壓力微鍛原理（來源：張海鷗教授團隊）

3、技術特點

       在傳統的鑄鍛分離制造模式中，鑄坯原始晶粒不均、鍛造應力由表及里衰減，難以獲得均勻等軸細晶，制約了高端零件的高強韌性。為此，提出成形路徑-熔積能量-鍛造壓力-冷卻速度等多工藝參數協調控制方法，主動控制獲得一致熱力循環條件，實現了無后續熱處理即可獲得傳統技術難以得到的12級均勻超細等軸晶，優于傳統制造8級。鈦合金、高溫合金、超高強鋼等典型航空材料制件強韌性超過航空鍛件。

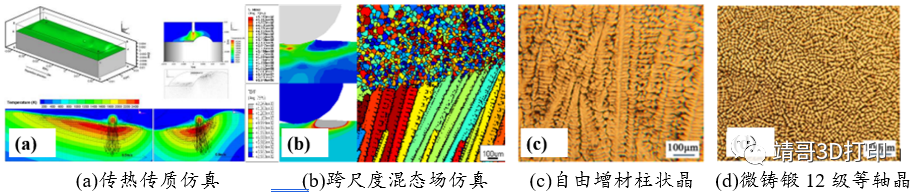

圖4 超常態成形條件下多尺度數值仿真與晶粒形態演變（來源：張海鷗教授團隊）

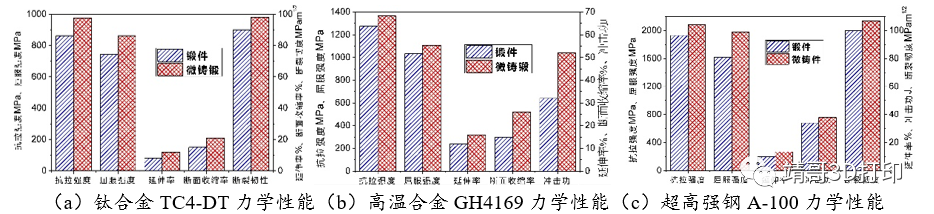

圖5 典型航空材料微鑄鍛力學性能（來源：張海鷗教授團隊）
